Controlador de Tráfego GW-3 Tempo Real

Características Principais

Os controladores semafóricos da marca Greenwave - modelo GW-3 Tempo Real, são equipamentos eletrônicos, microprocessados, desenvolvidos de acordo com mais elevados padrões da indústria, atendendo às especificações da CET - São Paulo.
São os primeiros controladores de Tráfego SCOOT da CET-SP pelo protocolo aberto UTMC-2.
O Controlador GW-3 Tempo Real pode operar semáforos em controle centralizado (integrado ou de supervisão) ou ainda em controle local.
São equipamentos robustos, com baixa necessidade de manutenção, equipados com um poderoso e moderno módulo de processamento MCP-PLUS, que traz uma série de inovações que evolucionam de programar controladores de tráfego.

  • Gabinete em aço 1010/1020 de 2 mm, com pintura epóxi cinza Munsell N6,5.
  • Tensão de Alimentação 110 ou 220v.
  • Tomada auxiliar na tensão de alimentação do controlador.
  • Capacidade: configurável de 2 a 16 fases. (Configurações típicas: 4, 8 ou 16 fases).
  • Para semáforos LED.
  • Módulo de comunicação UTMC-2 (protocolo aberto).
  • Conexão para fibra ótica.
  • Proteção na entrada dos focos através de DPS, por fase.
  • Pode ser equipado com até 02 módulos detectores veiculares MDV8 (até 08 laços detectores cada).
  • Duas entradas para detecção de pedestres (botoeiras).
  • Proteção de alimentação com DR e DPS.
  • CPU Baseada em um microprocessador de arquitetura 32 bits.
  • Frequencia de operação: 50 Mhz.
  • 4GB de memória não voláti (SD card).
  • Watchdog Timer que permite retomar o controle do sistema em caso de falha.
  • Brown-out reset, monitora a tensão de alimentação.
  • Relógio de tempo real (RTC) externo ao microprocessador.
  • Preparado para agregar módulo GPS e sincronizar com o horário mundial.
  • Registro de todos os eventos relevantes em um arquivo de log.
  • Proteção contra sobretensão e tensão inversa.
  • Faixa de temperatura de -30 a + 70 °C.
  • Os módulos de função especifica são independentes e podem ser extraídos e substituidos facilmente.
  • Controle de até 16 fases.
  • Permite a ligação de até 16 laços detectores.
  • Faixa de alimentação: 90 a 240 VAC, mediante seleção.
  • Página web incorporada para monitoração e configuração.
  • 9 entradas opto-acoladas.
  • Inclui interfaces de comunicação RS232, RS485 e Ethernet 10/100.
  • Barramento serial de alta velocidade para interconexão dos módulos.
  • LEDs frontais de indicação de funcionamento dos módulos. Programação por intervalos.
  • O Controlador possui protção contra descargas elétricas, interferências, sobrecorrentes, correntes de fuga, choques elétricos e sobretensões.
  • Programação por estágios.
  • Capacidade de operar até 4 anéis (controladores virtuais).

  • Programação através de software especifico,executado em equipamentos com interface Ethernet - PC (desktop), notebook ou tablet com sistema Android.

    Interface de configuração padronizada para toda a linha GW.





Os controlador GW-3 Tempo Real usualmente é fornecido com 8 e 16 fases.
Outras configurações são possiveis, sob consulta.
Pode ser fornecido em dois tipos de gabinete: um compacto que permite sua configuração em até 8 fases e outro para sua configuração em até 16 fases.
Dimensões: Altura 95 cm, Largura 36 cm, Comprimento 55 cm.
Recomendamos que os gabinetes sejam instalados em bases de concreto.
O modelo de 8 fases não inclui detecção veicular.
O modelo de 8 fases é equipado com 01 placa de detecção veicular MDV-8, com capacidade para tratar até 8 laços detectores cada uma.
O modelo de 16 fases é equipado com 02 placas de detecção veicular MDV-8, totalizando capacidade para trataraté 16 laços.
O controlador é equipado com um dispositivo de comunicação OTU, que garante a comunicação com a Central de Tráfego SCOOT e envio de dados de supervisão conforme previsto no protocolo aberto UTMC2.

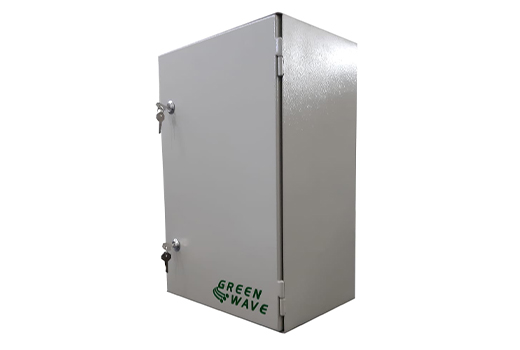

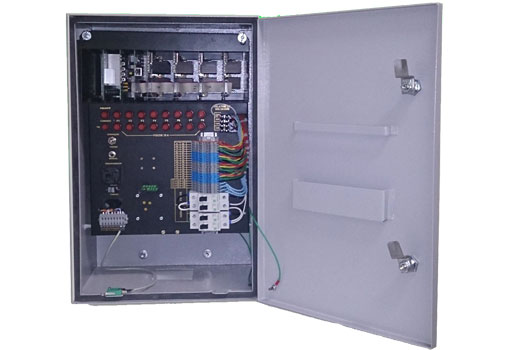

Fotos do Produto
