Controlador de Tráfego GW-3 Tempo Fixo

Características Principais

Os controladores semafóricos da marca Greenwave - modelo GW-3 Tempo Fixo, são equipamentos eletrônicos, microprocessados, desenvolvidos de acordo com os mais elevados padrões da indústria, atendendo às especificações da CET - São Paulo.
Semafórico por uma Central de Monitoramento de Controladores Semafóricos, para fins de manutenção.
São equipamentos robustos, com baixa necessidade de manutenção, equipados com um poderoso e moderno módulo de processamento MCP-PLUS, que traz uma série de inovações que revolucionama a forma de programar controladores eletrônicos de tráfego.

  • Gabinete em aço 1010/1020 de 2 mm, com pintura epóxi cinza Munsell N6,5.
  • Tensão de Alimentação 110 ou 220v.
  • Tomada auxiliar na tensão de alimentação do controlador.
  • Capacidade: configurável de 2 a 16 fases. (Configurações típicas: 4, 8 ou 16 fases).
  • Para semáforos LED.
  • Duas opções de Gabinete - até 8 fases ou até 16 fases, ambas com porta independente para acesso a painel de facilidades.
  • Proteção na entrada dos focos através de DPS, por fase.
  • Pode ser equipado com até 02 módulos detectores veiculares MDV8 (até 08 laços detectores cada).
  • 02 entradas para detecção de pedestres (botoeiras).
  • Espaço interno pode receber módulo de monitoramento GPRS para interligação com Central de Monitoramento GreenMonitor.
  • Proteção de alimentação com DR e DPS.
  • CPU baseada em um microprocessador de arquitetura interna de 32 bits.
  • Frequência de operação: 50 Mhz.
  • Relógio de Tempo Real (RTC) externo ao microprocessador.
  • Preparado para agregar módulo GPS e sincronizar com horário mundial.
  • Faixa de Alimentação: 90 a 240 VAC, mediante seleção.
  • Proteção contra sobre tensão de alimentação.
  • Sistema operacional de tempo realmultitasking.
  • 4GB de memória não volátil.
  • Memória RAM expansivel até 128KB.
  • LED de status que indica o estado do sistema (ok e falha).
  • Watchdog Timer que permite retomar o controle do sistema em caso de falha.
  • Página web incorporada para monitoração e configuração
  • Permite programar até 4 anéis (controladores virtuais).
  • temperatura de operação: 30 a + 70 graus centígrados.
  • Programação por intervalos.
  • Página web incorporada para monitoração e configuração.
  • 9 entradas opto-acopladas.
  • Inclui interfaces de comunicação RS232, RS485 e Ethernet.
  • Possui proteções contra descargas elétricas, interferências, sobrecorrentes, correntes de fuga, choques elétricos e sobretensões.

  • Programação através de software especifico, executado em equipamentos com interface Ethernet - PC (desktop), notebook ou tablet com sistema

    Android. Interface de configuração padronizada para toda a linha GW.





Os controlador GW-3 Tempo Fixo usualmente é fornecido com 4, 8 ou 16 fases.
Outras configurações são possiveis, sob consulta.
Pode ser fornecido em dois tipos de gabinete: um compacto que permite sua configuração em até 8 fases e outro para sua configuração em até 16 fases.
Os gabinetes compactos podem ser instalados em bases de concreto ou fixados com braçadeiras.
Dimensões: Altura 75 cm, Largura 33,5 cm, Comprimento 41 cm.
Recomendamos que os gabinetes para 16 fases sejam instalados em bases de concreto. e possuem as dimensões: Altura 75 cm, Largura 33,5 cm, Comprimento 55 cm.
O modelo de 4 fases não inclui detecção veicular.
O modelo de 8 fases é equipado com 01 placa de detecção veicular MDV-8, com capacidade para tratar até 8 laços detectores cada uma.
O modelo de 16 fases é equipado com 02 placas de detecção veicular MDV-8, totalizando capacidade para trataraté 16 laços.

Pode ser equipado com módulo GPS/GPRS interno ao controlador, que supervisiona falta de energia, subtensão, amarelo intermitente, desligado/apagado e porta aberta, além de possibilitar uma reinicialização (reset remoto) do controlador.
O módulo de monitoramento comunica-se por GPRS com uma central de monitoramento ou com uma página WEB onde são de forma simples e eficiente todas as informações coletadas.
Possui bateria para garantir uma autonomia de pelo menos duas operadoras de telefone celular, visando garantir a comunicação mesmo com falha de sinal ou radio-base de uma delas.

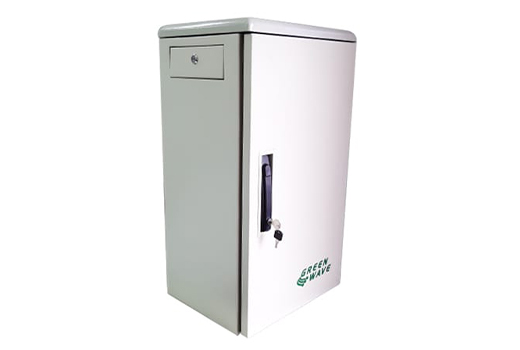

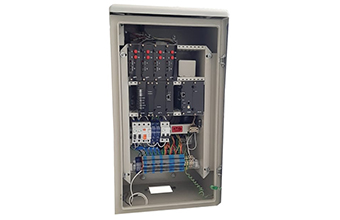

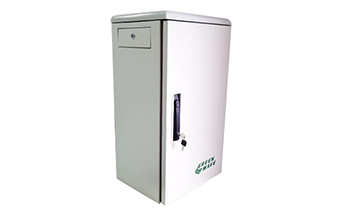

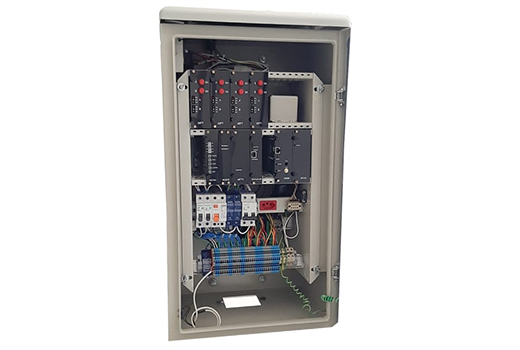

Fotos do Produto
